微機控制加氣混凝土板抗折試驗機

一、產品簡介：
ZTHW-20D微機控制混凝土板加載彎曲試驗機是專門針對檢測單位、科研院所、蒸壓加氣混凝土板生產企業而設計的新一代電子試驗機,符合GB 15762-2020 蒸壓加氣混凝土板結構性能試驗方法。
二、主要技術指標：
1. 最大試驗力: 20kN
2. 試驗力測量范圍: 0.4%--100%。
3. 試驗力示值精度:優于示值±1%
4. 試驗力分辨力:1/300000(全程不分檔或等效6檔)
5. 跨徑中央的彎曲變形達到毎秒0．05mm左右
6．混凝土板加載彎曲工裝
7. 夾具工裝滿足長1800-6000mm，試樣寬度600mm的試驗要求
8. 工作環境：室溫—35℃,相對濕度不超過80%
三、方案描述
1 主機
1主機采用框架結構，強度高、變形小；

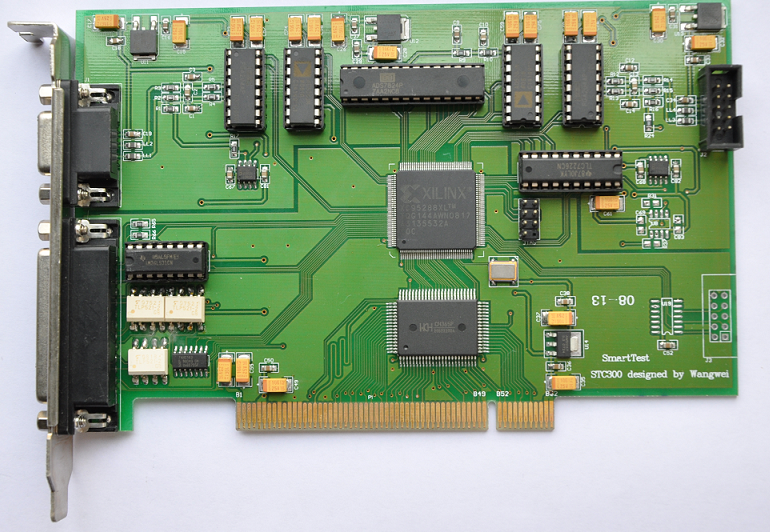

2控制系統
STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在： 1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；
2、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔；
3、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；
4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；
5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

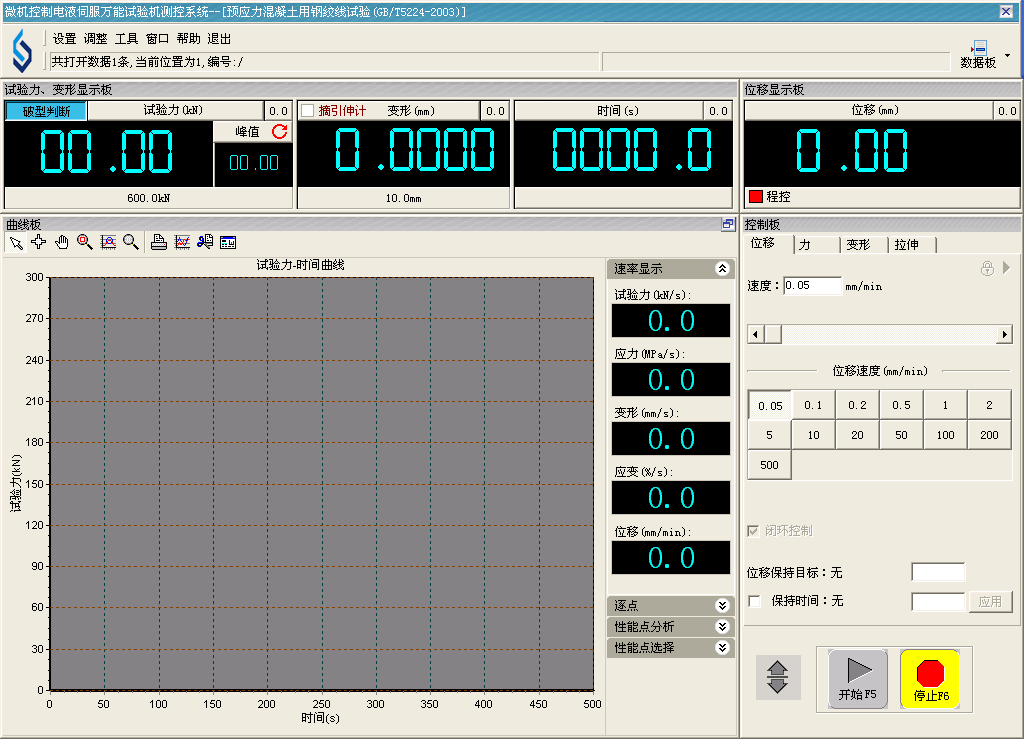

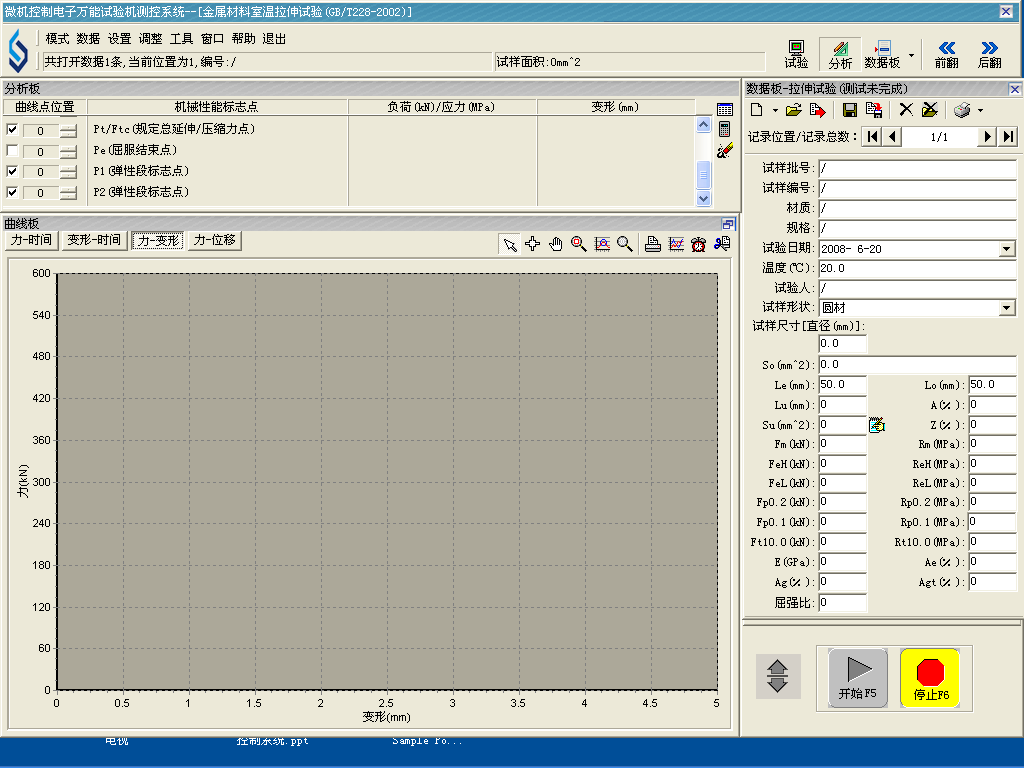

五、控制軟件
符合三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。
1. 計算機控制系統，具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word2000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數據及由此派生的曲線；
2. 保護功能:該機具有軟件和機械兩種限位保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能；
3. 對于負荷通道可實現自動標示，直觀方便；
4. 批量試驗可實現曲線的分層次顯示，曲線自動跟隨；
5. 該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼；
6. 監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示；
7. 軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能；
8. 結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析；
9. 可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印；
10. 曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量；
11. 結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對；
12. 力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗；
13. 數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。
六、系統基本配置
1、試驗機主機  (框架結構)
2 高精度負荷傳感器 (輪輻式)
3、STC300雙通道程控放大器     分辨力1/300000
4、SMARTTEST專用控制軟件
5、光電編碼器（2000線）
6、全套附具包括：混凝土板專用工裝附具
7、聯想品牌計算機
8、惠普A4噴墨打印機
9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單
